ELEKTRİKLİ ARAÇ ve BATARYA DATA TOPLAMA ÇÖZÜMLERİ

Elektrikli Araç Testi için Veri Toplama Çözümleri ile Gantner Instruments, sürdürülebilir bir mobilite geleceğini desteklemek için müşterilerimizin içten yanmalı motor teknolojisinden elektrikli araçlara sorunsuz bir şekilde geçiş yapmasına yardımcı olmaya kendini adamıştır.

Tüm Gantner Instruments Ürünleri

➔ ELEKTRİKLİ ARAÇ TESTİ İÇİN VERİ TOPLAMA ÇÖZÜMLERİ

➔ BATARYA TEST SİSTEMLERİ

➔ EV - BATARYA, GÜÇ AKTARMA ORGANLARI TEST SİSTEMLERİ

Elektrikli Araç Testi için Veri Toplama Çözümleri

Hibrit elektrikli (HEV) ve tamamen elektrikli araç (EV) için, büyük bir pil takımı tarafından sağlanan yüksek voltajlı bir veri yolu, elektrikli aktarma organını çalıştırır. Bileşenlerin çoğu çift yönlüdür ve gücün aküden invertöre gitmesine izin verir, bu da aracı hareket ettiren motoru döndürür veya invertörden geri güç sağlar ve fren yaparken aküyü şarj eder. HEV/EV için enerji verimliliğini en üst düzeye çıkarmak için bu aktarma organının her adımı kapsamlı testler gerektirir.

Panoların ağlar arasında paylaşımı

Gantner Instruments'ın en çok talep gören veri toplama ürün grubu olan Q.series X, 5000 VDC tepe noktasına ve sürekli olarak 1200 VDC'ye kadar güvenli elektriksel izolasyon ile hassas ve kararlı sinyal koşullandırmayı birleştiren çeşitli yüksek voltaj izolasyon ölçüm modüllerini içerecek şekilde genişletilmiştir. Modül yelpazesi, 100 kHz'e kadar veri örneklemeli voltaj, akım, RTD, termokupl, IEPE ve gerinim ölçer sensörleri için çeşitli ölçüm girişlerini destekler.içerecek şekilde genişletilmiştir. Modül yelpazesi, 100 kHz'e kadar veri örneklemeli voltaj, akım, RTD, termokupl, IEPE ve gerinim ölçer sensörleri için çeşitli ölçüm girişlerini destekler.

Tüm Geliştirme ve Kalifikasyon Adımları İçin Test Çözümleri

ŞARJ/DEŞARJ DÖNGÜSÜ TESTİ	PİL MODELİ	GÜVENLİK TESTİ
PERFORMANS TESTİ	ÇEVRESEL VE TERMAL TESTLER	TAŞIMA TESTİ

Örnek Olay İncelemeleri

• Testing of 48V Battery Management System

• Measuring temperature in components of Hybrid Electric Drives

Batarya Test Sistemleri

Yüksek Gerilimli DAQ Çözümü

• Gantner Instruments'ın yüksek voltajlı DAQ sistemleri, EV ve pilleri hassas bir şekilde değerlendirmek için tasarlanmıştır.

• Pil paketleri, modüller ve hücreler için olmazsa olmaz olan potansiyeller arasında güvenli ve doğru ölçümler sağlamak için 1500 VDC’ ye kadar kalıcı izolasyon sunarlar.

• Bu sistemler spesifik konektör tiplerini seçme imkanı sunar ve modüler yapılandırması, senkronize video akışı entegrasyonu ile birlikte, herhangi bir test senaryosu için özelleştirilebilir ve ölçeklenebilir bir yaklaşım sunarak batarya geliştirme süreçlerini ve güvenlik önlemlerini iyileştirmenizi sağlar.

Elektrokimyasal Empedans Spektroskopisi

• Bataryalar ve yakıt hücrelerinin durumu hakkında kritik bilgiler sunarak performanslarını ve ömürlerini iyileştirmek için büyük önem taşır.

• Milihertz'den kilohertz'e kadar olan frekans aralıklarında elektrokimyasal süreçleri analiz eden EIS, hücre yapısının bütünlüğü, yük transfer dirençleri ve elektrolit iletkenliği gibi temel faktörleri değerlendirir.

• Elde edilen veriler, bataryaların ömrünü doğru bir şekilde tahmin etme, performansı optimize etme ve enerji depolama sistemlerinde güvenliği artırma açısından çok değerlidir.

Pillerin Elektriksel, Termal ve Mekanik Değerlendirmesi

Şarj/deşarj döngüsü testi; Bir pilin tekrarlanan şarj ve deşarj şarjlarından sonra bozulana kadar değerlendirilerek, pilin kaç kez kullanılabileceğini belirleyin.

Pil Modeli geliştirme; SoC, SoH belirleme ve tahmini, sürekli deşarj testi, Şarj/Deşarj oranı ve verimlilik

Güvenlik (kötüye kullanım) testi; Pil arızası koşullarını belirlemek için çok çeşitli çevresel koşulları ve pil arızası senaryolarını simüle edin.

Performans testi; Çeşitli iklim koşulları altında belirlenen gereksinimlere uyacak şekilde özelleştirilmiş performans test programlarınızı takip edin.

Çevresel ve termal test; Akünüzün kalitesini ve güvenilirliğini gösterin. Testlerimiz titreşim, şok, EMC, termal döngü, korozyon, toz, tuz ve nemi içerir.

Taşıma testi; Pillerin güvenli bir şekilde taşınabildiğinden emin olun. Pillerin, modüllerin ve hücrelerin güvenli bir şekilde taşınması için Birleşmiş Milletler gereklilikleri (UN 38.3) doğrultusunda testler yürütüyoruz.

EV - Batarya, Güç Aktarma Organları Test Sistemleri

Güç Analizörü (GPA)

• Elektrikli araç güç aktarma organlarında güç kalitesini değerlendirmek için vazgeçilmezdir.

• Harmonikler, voltaj dalgalanmaları ve diğer bozulmaları hassas bir şekilde ölçer.

• Motor sürücü tasarımlarının optimize edilmesine, batarya yönetim sistemlerini iyileştirmesine ve uluslararası güç kalitesi standartlarına uygunluğun kontrol edilmesine olanak tanır.

• GPA, derinlemesine elektriksel analizler ve gerçek zamanlı izleme sunarak verimli elektrikli güç aktarma teknolojilerinin geliştirilmesi açısından kritik bir rol oynar.

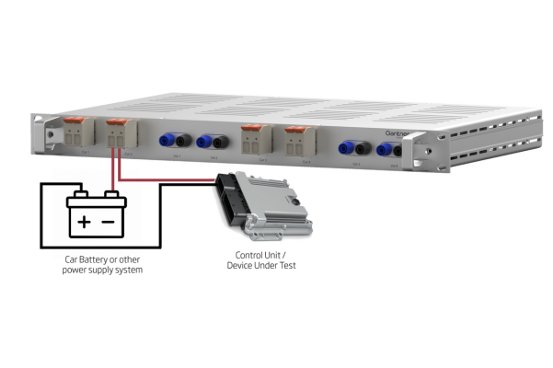

Durgun Akım Ölçümü

• Otomotiv elektroniğinin düşük ve yüksek güç durumları arasında nasıl geçiş yaptığının ayrıntılı olarak izlenmesini ve yönetilmesini sağlayarak pil ömrünü optimize edilmesi ve enerji açısından verimli sistemler tasarlanmasında fayda sunar.

• Spektrumdaki doğru akım ölçümleri, mühendislerin güç özelliklerini aşmadan operasyonel talepleri karşılamak için elektronik bileşenleri rafine etmelerine yardımcı olur.

• Hem durağan hem de operasyonel akımları anlamak, bekleme gücü tüketimini azaltmanın ve genel enerji yönetimini geliştirmenin yeni yollarını keşfedilmesini sağlar.
