HAVACILIK VE UZAY ÇEVRESEL TEST UYGULAMALARI

Gantner Instruments
12 Tem 2022
2 dakikada okunur

Veri Toplama Sistemleri

Uçuş sırasında karşılaşacakları çevresel koşullara dayanabilmelerini sağlamak amacıyla uçak bileşenlerinin, sistemlerinin ve malzemelerinin test edilmesi. Bu, aşırı sıcaklıklara, basınca, neme, radyasyona ve diğer çevresel koşullara karşı toleranslarının değerlendirilmesini içerir. Uçak bileşenlerinin ve sistemlerinin test edilmesi güvenilirliği ve emniyetli çalışmayı sağlar.

Gantner'ın DAQ sistemi sıcaklık, basınç, nem, titreşim ve diğer çevresel ölçümleri doğru bir şekilde ölçer ve kaydeder. Ayrıca gerçek zamanlı uyarılar ve alarmlar sunarak çevresel değişikliklere hızlı ve doğru yanıtlar verilmesini sağlar.

Hızlı menü:

SİSTEMLERİMİZİN ÖZELLİKLERİ GEÇMİŞ PROJELERİMİZ UYGULAMA BROŞÜRLERİ

Gantner Instruments, havacılık ve uzay alanındaki en zorlu test ve ölçüm uygulamalarını bile karşılayan yenilikçi, son teknoloji ürünü veri toplama çözümleri üzerinde önde gelen test tesisleri ve test sistemi entegratörleriyle birlikte çalışmaktadır.

VERİ TOPLAMA SİSTEMLERİNİN ÖZELLİKLERİ:

Modüler Sistem Tasarımı

G/Ç modülleri çeşitli paketleme tarzlarında mevcuttur ve birden fazla görev için tasarlanmıştır. Çoklu muhafaza seçeneklerine sahip ortak bir donanım platformu, geliştirme, üretim ve revizyon testleri için ortak bir ölçüm platformunun kullanılmasına izin verilir.

Yüksek Doğruluklu Termokupl Ölçümü

Sıcaklık, uçak motorunun performansını belirleyen en önemli ölçümdür. Akıllı giriş devreleri, galvanik izolasyon ve hava geçirmez muhafaza, her türlü test ortamında en yüksek doğruluğu sağlar.

Tamamen Yapılandırılabilir Veri Kaydediciler

Motor testi, değişen örnekleme oranlarına sahip çok sayıda veri üretir. Karışık sinyalli, çok frekanslı veri kaydı, gereksiz veri depolama yükünü ortadan kaldırarak yalnızca ihtiyacınız olan verilerin kaydedilmesini sağlar.

Garantili Veri Kullanılabilirliği

Motor testi pahalıdır ve güvenilir bir veri toplama sistemi son derece önemlidir. Q.series X, bir örneği kaçırmamanızı sağlamak için çok seviyeli veri yedekliliğine sahiptir.

Doğrudan Veri Dağıtım Hizmeti (DDS) entegrasyonu

Kullanımı kolay API'ler ve Uygulamalar, gerçek zamanlı havacılık ve uzay sistemlerinde verimli ve güvenilir veri dağıtımı için Q.series X'i DDS sisteminize entegre etmenizi kolaylaştırır ve yerleşik mekanizmalar aracılığıyla emniyet ve emniyet sağlar.

ÇEVRESEL TEST PROJELERİMİZ:

Uzay Ekipmanının Termal Vakum Testi

• Yeni malzemelerin, bileşenlerin ve sistemlerin aşırı çevresel alan koşullarında uygulamaya uygunluğunu kanıtlamak için sıcaklık profillerinin ve termo-mekanik yük koşullarının simülasyonu

• (-)200 - (+)300°C arasında geniş aralıkta sıcaklık ölçümü 50000 termal döngü (“termal vakum döngü testi”)

• Termal vakum odasında basınç ölçümü

• STAMP DAQ yazılımını (“termal denge testi”) kullanarak teorik termal model doğrulama ve optimizasyonu

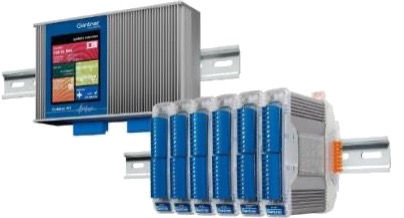

İçerideki basıncı ve sıcaklığı ölçmek için Q.serisi DAQ sistemi

Küçük elektronik bileşenlerden komple uydulara kadar uzay uçuşu ekipmanlarının uzay simülasyon testleri için Termal Vakum Test Tesisinde 4 termal vakum odası.

Sistem açıklaması:

GI.bench API'lerini kullanan STAMP DAQ yazılımı arayüzüyle basınç ve sıcaklığı ölçmek için toplam 1244 giriş kanalına sahip 4 x DAQ sistemi.

Komponentler:

Q.bloxx A104 LBC
Q.bloxx A105
Q.bloxx A107
Q.istasyonu 101T
CJC30

Rulman Titreşimi ve Sıcaklık Testi

Özel rulmanların vakum ortamında titreşim ve sıcaklık testi.

Uydularda özel rulmanlar kullanıldığından, servis ömrünü ve dayanıklılığı test etmek amacıyla çalışma sırasındaki titreşimi ve sıcaklığı test etmek için laboratuvardaki vakum ortamını simüle etmek gerekir.

Rulmanlar motorlarla tahrik edilir. Farklı boyutlardaki motorlar, farklı boyutlarda vakum tankları gerektirir. Her vakum tankı bir dizi DAQ gerektirir.

Q.brixx DAQ sistemi, bir vakum tankındaki yatakların titreşimini ve sıcaklığını ölçmek için kullanılır.

Sistem açıklaması:

Titreşimi ve sıcaklığı ölçmek için 32 kanallı DAQ sistemi

Komponentler:

1 × Q.brixx A104 TCK

6 × Q.brixx A111 BNC

1 × Q.brixx istasyonu
