Inova test için en ideal ve güvenli bağlantı elemanlarını sunmakta, Servo Hidrolik Aksesuar ürün yelpazesinde Küresel Mafsallar, Kardan Mafsalları, Hidrostatik Kardan Mafsalları, GD Serisi Hidrolik Tutucu Uçlar bulunmaktadır.
Test için en ideal ve güvenli bağlantı elemanları...
JB Serisi Küresel Mafsalları
Boşluksuz JB Serisi küresel mafsalları, AH ve AG Serisi servo hidrolik aktüatörlerle birlikte dinamik test için ideal bağlantı elemanlarıdır.
Küresel mafsallar, aktüatörleri istenmeyen yanal yüklerden korumak için kullanılırken, aktüatör tarafından oluşturulan yükler de test nesnesine uygulanır. JB Serisi küresel mafsallarının nominal açısı her eksende +/- 20°'dir.
Bağlantı flanşlarındaki nominal yükler, AH, AG ve AS Serisi hidrolik aktüatörlerin yanı sıra Schenck Serisi PL aktüatörlerine de uygundur.
JB Serisi küresef mafsallar 5 ila 400 kN yükler için kullanılabilir. İhtiyaçlarınıza uyarlanmış özelleştirilmiş versiyonlar da mevcuttur.
JC Serisi Kardan Mafsalları
Eksenel olmayan yükleme çiftleri olması durumunda JC Serisi kardan mafsalları kullanılır. Genellikle çift olarak monte edilirler; bir adet kardan mafsal hidrolik aktüatörün alt flanşına, ikincisi ise silindir rodunun ucuna monte edilir. Kardan mafsalları, her yönde 8° açıya müsaade eder. Çekme ve basma testleri için kullanılırlar. Kardan eklemleri serbest hareketlidir ve uzun ömürlüdür.
Bir kardan mafsalın alt flanşı bir temel bloğa veya yüklü bir nesneye monte edilir. Kardan mafsalın üst flanşı ise, bir aktüatörün alt flanşına, bir yük hücresine veya bir aktüatörün rod ucuna monte edilebilir. Kardan mafsalları, AG ve AH Serisi hidrolik aktüatörlerinin alt flanşına ve JC 160'a kadar olan yük hücrelerine doğrudan monte edilebilir. 250 kN'dan büyük olan yük hücrelerine ve silindir rod uçlarına uygulanabilmesi için adaptör plakaları vardır. JC Serisi kardan mafsalları, 25 ila 1000 kN nominal yükler için kullanılabilir.
Hidrostatik Kardan Mafsalları
Yüksek frekans ve küçük hareketler içeren özel uygulamalar için JC Serisi kardan mafsalları, iğneli rulmanlar yerine hidrostatik yataklarla da sunulmaktadır.
Hidrostatik kardan mafsalları özel ihtiyaçlar için özelleştirilmiştir. Farklı nominal eksenel yükler ve tork değerleri için tipleri mevcuttur. Bağlantı flanşları, test ekipmanı donanımınıza uyarlanabilir.
JBS Serisi Küresel Mafsalları
JBS Serisi küresel mafsalları, aktüatörün ekseni ile numunenin ekseni arasında değişen bir açı varsa veya bükme momentlerini telafi etme ihtiyacı olduğunda, hidrolik aktüatörü test örneğine bağlamak için kullanılır. JBS Serisi küresel mafsalları boşluksuzdur. Maksimum dinamik yükleme değerleri küresel mafsalın nominal yükünün ±% 80'i kadardır.
Boşluksuz yapıya sahip olan JBS Serisi küresel mafsalları çekme ve basma yüklemeleri için uygundur. Mafsalın yatağı, minimum sürtünme ve maksimum servis ömrü için plastik bir kaplamaya sahiptir. JBS küresel mafsallarının hidrolik aktüatöre bağlanan tarafları değiştirilebilir ölçülerde iken, test numunesi tarafına bağlanan arayüzü bütün versiyonlarda aynıdır.
JBS Serisi küresel mafsallar, 50 kN'den 1000 kN'ye kadar nominal yükler için kullanılabilir.

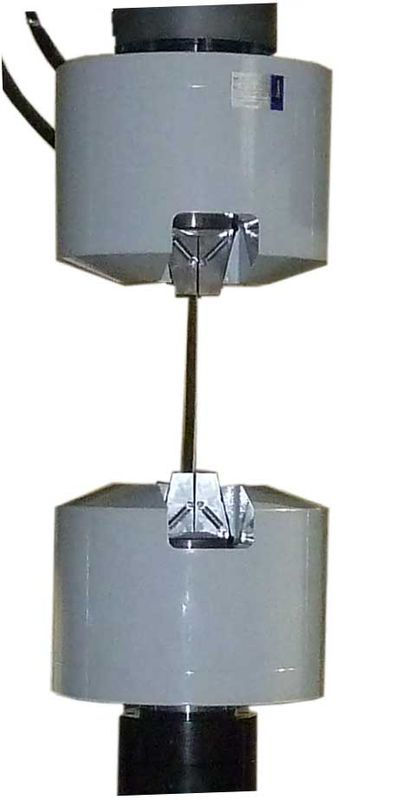

GD Serisi Hidrolik Tutucu Uçları
GD Serisi hidrolik tutucu uçları, silindirik veya düz numunelerin dinamik ve statik testleri için kullanılır.
GD Serisi tutucular, numunelerin hızlı ve basit şekilde sabitlenmesini sağlar. Örnekler yan taraftan yerleştirilir ve değiştirilebilir çeneler, silindirik ve düz numuneler için kullanılabilir.
GD 100'e kadar olan daha küçük hidrolik tutucu uçları, 280 bar'lık bir nominal basınç kullanır - aktüatörün ve tutucu uçların yağ beslemesi için tek bir hidrolik güç ünitesi kullanılabilir. Hidrolik kontrol bloğu HD-GD, tutucu uçların kontrolü için kullanılır.
GD 160 ve daha büyük olan hidrolik tutucu uçları 630 bar'lık bir nominal basınç kullanır. Bu tutucu uçların kontrolü için yüksek basınçlı bir hidrolik güç ünitesi olan GOH kullanılmaktadır.
